Detector de panel plano PaxScan 2530HE
- Aolong
- China
1. El detector de panel plano para radiografía panorámica admite de 20 kV a 16 MV y cubre aplicaciones que van desde la inspección de piezas pequeñas y dentales de baja energía hasta la radiación industrial de alta energía.
2. La resolución del detector de panel plano de radiografía panorámica es ajustable y admite los modos 1×1 y 2×2 (9 fps/30 fps).
3. El detector de panel plano para radiografía panorámica está equipado con una conexión Gigabit Ethernet a una estación de trabajo.
Las principales ventajas incluyen:
• Diseño para aplicaciones de dosis altas > 1 MRad
• Amplio rango de energía: 20 kV - 16 MV
• Blindaje interno hasta 225 kV La electrónica está fuera del área activa del detector, lo que permite al integrador proporcionar blindaje externo adicional de la electrónica para su uso por encima de 225 kV.
• Enlace Gigabit Ethernet a la estación de trabajo

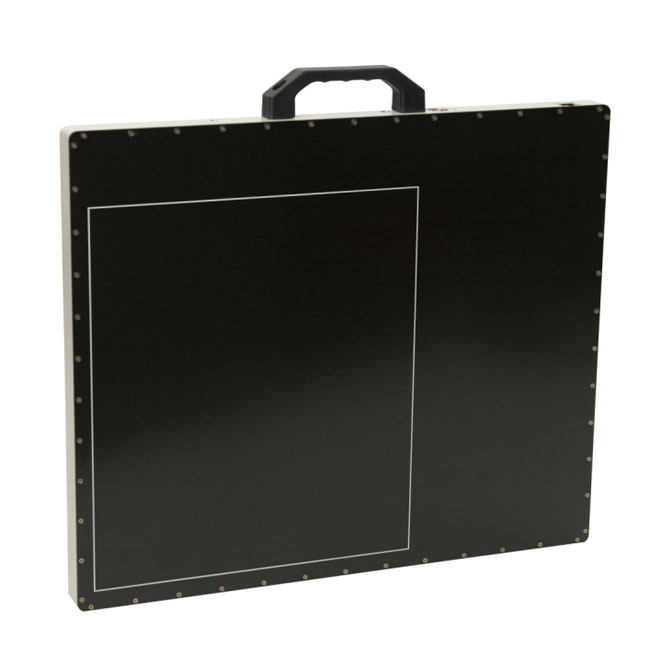

Descripción del producto del detector de rayos X de panel plano PaxScan 2530HE:
El detector de rayos X de panel plano PaxScan 2530HE es un detector de panel plano basado en una matriz de silicio amorfo (ASi) equipado con una capa de centelleo DRZ Plus (CsI). Diseñado específicamente para radiografía industrial e inspección de seguridad, establece un nuevo estándar en radiografía para aplicaciones industriales, médicas y dentales. El detector de panel plano de imágenes CBCT PaxScan 2530HE combina una alta adaptabilidad energética con una alta tolerancia a la radiación, ofreciendo un rendimiento estable en un amplio rango de voltaje de 20 kV a 16 MV. Diseñado para soportar dosis acumuladas superiores a 1 MRad, el detector de panel plano de imágenes CBCT cumple con los requisitos de fiabilidad de aplicaciones industriales y de seguridad de alto rendimiento, garantizando un funcionamiento a largo plazo.
Escenarios de aplicación:
Ensayos no destructivos industriales (END): El detector de panel plano PaxScan 2530HE con imágenes CBCT se utiliza ampliamente para la detección de defectos internos en piezas metálicas, soldaduras, forjados y materiales compuestos. Gracias a su tecnología de imágenes de silicio amorfo de alta sensibilidad y a su estructura de capa centelleante de CsI, el detector de rayos X de panel plano PaxScan 2530HE revela con claridad defectos internos como microfisuras, poros e inclusiones. Es compatible con una amplia gama de fuentes de rayos X industriales, desde la detección de precisión de baja energía hasta la radiación penetrante de alta energía. Su alta resistencia a la radiación lo hace ideal para líneas de inspección automatizadas con exposiciones frecuentes, lo que lo convierte en una alternativa viable a la inspección tradicional con película.
Inspección de seguridad y escaneo de seguridad: PaxScan 2530HE El detector de rayos X de panel plano es un sistema de imágenes radiográficas de alta resolución para carga paletizada, equipaje y contenedores. Su alta velocidad de fotogramas (9/30 fps) y su interfaz de salida de datos GigE facilitan su integración en escáneres móviles o fijos. Su amplia área de imagen abarca eficazmente objetos de tamaño común e identifica rápidamente objetos metálicos extraños, componentes electrónicos y estructuras ocultas, proporcionando una detección de imágenes precisa y fiable para inspecciones de seguridad.
Fabricantes de equipos originales (OEM) médicos y dentales: El detector de pantalla plana PaxScan 2530HE CBCT también ofrece un excelente rendimiento de imagen para equipos médicos y dentales. Su alta resolución y salida digital fluida lo convierten en un componente esencial para sistemas de tomografía computarizada de haz cónico (CBCT) o de rayos X panorámicos. Para fabricantes de equipos originales (OEM) del sector médico, el detector de pantalla plana PaxScan 2530HE CBCT ofrece una alta relación señal-ruido y una calibración estable, lo que proporciona imágenes fiables para diagnóstico dental, imagen intraoral e imagen clínica.
| Tipo de receptor | Silicio amorfo |
| Pantalla de conversión | DRZ Plus, Csi |
| Área del detector / Área total de píxeles | 24,9 × 30,2 cm (9,8 × 11,9 pulgadas) |
| Matriz de píxeles total | 1792 × 2176 |
| Paso de píxeles | 139 µm |
| Rango de energía | 20 kV – 16 MV |
| Factor de llenado | 64,3% |
| Salida de datos | Gigabit Ethernet (Pleora / Captura GigE estándar) |
| Método de escaneo | Progresivo |
| Conversión A/D | 16 bits |
| Velocidad de fotogramas | 9 fps (1×1) 30 fps (2×2) |
| Control de exposición | Entrada de sincronización de usuario / Salida de exposición correcta |
| Dureza de la radiación | Diseñado para >1 MRad (aplicaciones de dosis alta) |
| Blindaje interno | Blindado internamente a 225 kV, con la electrónica ubicada fuera del área activa (facilitando el blindaje externo) |
Ventajas del producto del detector de panel plano para radiografía panorámica:
El detector de panel plano para radiografía panorámica está diseñado para dosis de radiación superiores a 1 MRad y puede funcionar a largo plazo en líneas de inspección de alto rendimiento, lo que reduce significativamente los costes de mantenimiento y sustitución. Con un rango de energía de 20 kV a 16 MV, el detector de rayos X de panel plano PaxScan 2530HE es compatible con una amplia gama de instrumentos, desde la captura de imágenes de detalle de baja energía hasta la inspección de penetración de alta energía, optimizando así las estrategias de adquisición. Con salida GigE y rango dinámico de 16 bits, el detector de rayos X de panel plano PaxScan 2530HE es compatible con tarjetas de adquisición comunes y PC industriales, lo que garantiza una integración eficiente y fluida. Compatible con un alto número de píxeles nativo y modos de binning 2×2, el PaxScan 2530HE equilibra los requisitos de alta resolución y alta velocidad de fotogramas. Con la electrónica ubicada fuera del área activa y blindaje interno de 225 kV, el detector de pantalla plana PaxScan 2530HE CBCT facilita la personalización y expansión para aplicaciones de alto voltaje, mejorando la confiabilidad y seguridad general del sistema. El detector de rayos X de pantalla plana PaxScan 2530HE es una excelente opción para los compradores.
Preguntas frecuentes:
1. ¿Qué tipos de sistemas de inspección son adecuados para el detector de panel plano de imágenes CBCT?
El detector de panel plano con imágenes CBCT se puede utilizar en diversos sistemas, como la inspección digital industrial por rayos X, la inspección de soldaduras, la inspección de piezas fundidas, la inspección de neumáticos y la inspección de PCB. Es compatible con soluciones de imágenes como CBCT, DR y CT.
2. ¿Cuál es la tolerancia de dosis máxima del detector de panel plano de imágenes CBCT?
El detector de panel plano con imágenes CBCT está diseñado para soportar dosis acumuladas superiores a 1 MRad, lo que garantiza un funcionamiento estable a largo plazo en líneas de producción de alto rendimiento.
3. ¿Cuál es el rango de energía admitido por el detector de rayos X de panel plano?
El detector de rayos X de panel plano tiene un rango de energía de 20 kV a 16 MV, adecuado tanto para inspección de precisión de baja energía como para imágenes penetrantes de alta energía.
4. ¿Cuáles son las interfaces de salida de datos del detector de rayos X de panel plano?
El detector de panel plano para radiografía panorámica PaxScan 2530HE utiliza una interfaz GigE (Gigabit Ethernet) estándar, que proporciona una transmisión estable y baja latencia, lo que facilita la conexión a PC industriales comunes o tarjetas de adquisición.
5. ¿Cuál es la profundidad de bits de la salida de imagen de PaxScan 2530HE?
El detector de panel plano para radiografía panorámica PaxScan 2530HE admite un rango dinámico de 16 bits, lo que permite una mayor resolución y contraste en escala de grises.
6. ¿Lo hace?PaxScan 2530HE Detector de rayos X de panel plano¿Admite el modo de alta velocidad de cuadros?
El detector de rayos X de panel plano PaxScan 2530HE admite el modo de binning 2x2, lo que mejora eficazmente la velocidad de fotogramas sin sacrificar los detalles esenciales. Esto lo hace ideal para líneas de inspección de alta velocidad o aplicaciones de previsualización en tiempo real.
7. ¿Cuál es el cronograma de soporte y mantenimiento postventa?
Ofrecemos soporte técnico global y servicios de diagnóstico remoto, con intervalos de mantenimiento regular extendidos y una vida útil de diseño de hasta muchos años, dependiendo de la frecuencia de uso y el entorno de radiación.
Honores y Calificaciones:
Aolong ha obtenido con éxito la certificación del sistema de gestión de calidad ISO9001, estableciendo un sistema integral de control de calidad que abarca I+D, compras, producción, inspección y servicio posventa. Este riguroso proceso de calidad garantiza que nuestros productos cumplan con los estándares internacionales de rendimiento, fiabilidad y estabilidad. Esta certificación no solo demuestra nuestra capacidad de gestión, sino que también constituye una sólida garantía para ofrecer productos seguros y fiables a nuestros clientes, fortaleciendo su confianza y consolidando las bases de una colaboración a largo plazo.

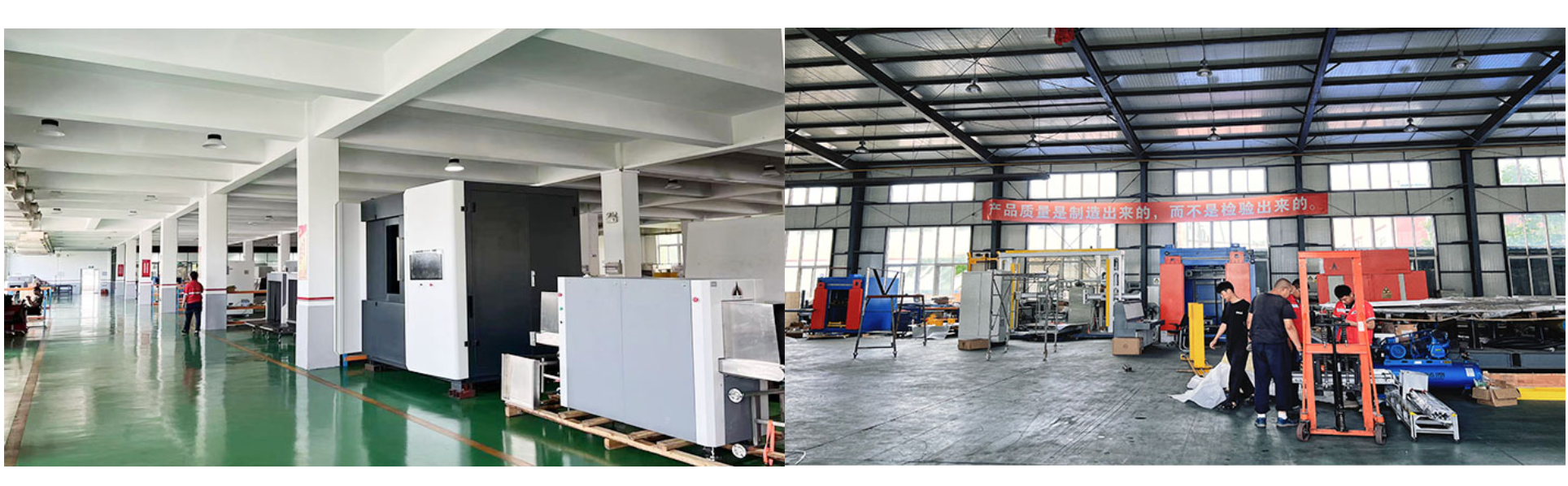

Servicios de pruebas:
Aolong utiliza equipos de prueba avanzados y un equipo técnico profesional para ofrecer a sus clientes servicios integrales de ensayos y análisis no destructivos. Utilizamos diversos métodos, como tomografía computarizada industrial, imágenes digitales de rayos X, pruebas ultrasónicas (UT), pruebas de partículas magnéticas (MT) y pruebas por líquidos penetrantes (PT), para identificar exhaustivamente posibles defectos en materiales y componentes durante la producción, el procesamiento y el ensamblaje. No solo ayudamos a nuestros clientes a identificar rápidamente problemas como porosidad, grietas, inclusiones y contracción durante la producción, sino que también proporcionamos un sólido respaldo de datos durante la fase de I+D. Mediante pruebas precisas, nuestros clientes pueden mejorar significativamente la fiabilidad y la consistencia de sus productos, reducir las repeticiones y los desperdicios, y garantizar la calidad de la entrega.
