Equipos de inspección de soldadura de tuberías por rayos X para diámetros de 219 mm a 510 mm
- Aolong
- Porcelana
- 15 días
- 1500 unidades/año
1. Los equipos de inspección de tuberías por rayos X utilizan tecnología avanzada de posicionamiento magnético, lo que permite realizar inspecciones seguras y precisas y mejora la eficiencia.
2. El rastreador de tuberías por rayos X se puede personalizar para satisfacer sus necesidades específicas de inspección (por ejemplo, materiales especiales, mayor precisión).
3. El rastreador de tuberías de rayos X cuenta con un sistema de control inteligente PLC para un uso cómodo y rápido.
Descripción del producto: equipo de inspección de soldadura por rayos X
El equipo de inspección de soldadura por rayos X es una solución de ensayo no destructivo compacta y altamente adaptable, idónea para tuberías con diámetros de 219 mm a 510 mm. Su estructura mecánica optimizada garantiza un movimiento suave y un posicionamiento preciso dentro de este rango de diámetros, lo que permite obtener imágenes radiográficas claras y precisas de las soldaduras circunferenciales. Gracias a su avanzada tecnología de posicionamiento magnético, este equipo elimina los riesgos de seguridad y las dificultades de gestión de las fuentes de rayos gamma tradicionales, al tiempo que ofrece la misma precisión y estabilidad de posicionamiento superiores. El equipo de inspección de tuberías por rayos X es adecuado para la soldadura de tuberías en las industrias del petróleo y el gas, el suministro y drenaje de agua a larga distancia y la industria química.
Ventajas de los equipos de inspección de soldadura por rayos X:
1. Los equipos de inspección de soldadura de tuberías utilizan tecnología avanzada de posicionamiento magnético, lo que garantiza un posicionamiento preciso y fiable.
2. El diseño compacto del equipo de inspección de soldadura de tuberías ofrece excelentes capacidades de desplazamiento y cruce de obstáculos, lo que le permite navegar por tuberías complejas sin impedimentos.
3. El equipo de la línea de rayos X utiliza un control inteligente PLC, que permite el desplazamiento, el posicionamiento y la exposición automáticos, lo que garantiza un funcionamiento sencillo.
Aplicaciones de los equipos de inspección de soldadura de tuberías:
Ya se trate de tuberías de acero u otras aleaciones especiales, la inspección de soldaduras es crucial para garantizar la calidad de los oleoductos y gasoductos. La inspección de la calidad de las soldaduras es esencial para los oleoductos y gasoductos. Los equipos de inspección de soldadura de oleoductos y gasoductos desempeñan un papel fundamental en dicha inspección.
Características de los equipos de inspección de soldadura de tuberías:
El robot de inspección de tuberías por rayos X está controlado por PLC y equipado con protección contra interferencias y subtensión, lo que permite su desplazamiento directo dentro de la tubería. Su fácil montaje y desmontaje lo convierten en un dispositivo altamente portátil. El operador puede controlar los parámetros de rayos X mediante controles externos, lo que permite que el robot se mueva, se detenga y realice la exposición.
Parámetros técnicos de los equipos de la línea de rayos X:
| AL-100A | AL-100B | AL-100C | AL-100D | AL-100E | ||
| Artículo | Parámetros | Parámetros | Parámetros | Parámetros | Parámetros | |
| Rango de diámetro de tubería | φ810-1440 mm | φ710-1219 mm | φ410-1016 mm | φ219-510 mm | φ219-510 mm | |
| Penetración máxima (acero A3) | 42 mm | 35 mm | 30 mm | 24 mm | 24 mm | |
| Tubo (Cono) | Tensión máxima de salida | 350 kV | 300 kV | 250 kV | 200 kV | 200 kV |
| Corriente máxima de salida | 3 mA | 3 mA | 3 mA | 3 mA | 3 mA | |
| Tamaño focal | 1,0 × 2,3 mm | 1,0 × 3,5 mm | 1,0 × 2,0 mm | 1,0 × 2,0 mm | 1,0 × 2,0 mm | |
| Haz | 360°×30° | 360°×30° | 360°×30° | 360°×30° | 360°×30° | |
| Temperatura ambiente | -30°-80° | -30°-80° | -30°-80° | -30°-80° | -30°-80° | |
| Humedad relativa | ≤90% | ≤90% | ≤90% | ≤90% | ≤90% | |
| Capacidad energética de la batería | 120 V, 20 Ah | 110 V, 22 Ah | 106 V, 22 Ah | 110 V, 10 Ah | 96 V, 10 Ah | |
| Capacidad de reptar | ≤45° | ≤45° | ≤45° | ≤45° | 30°-40° | |
| Precisión de la ubicación | ±5 mm | ±5 mm | ±5 mm | ±5 mm | ±5 mm | |
| Distancia de gateo | 8 km (ida y vuelta) | 8 km (ida y vuelta) | 8 km (ida y vuelta) | 6 km (ida y vuelta) | 6 km (ida y vuelta) | |
| Velocidad de arrastre | 16-18 m/min | 16-18 m/min | 16-18 m/min | 16-18 m/min | 16-18 m/min | |
| Dimensión (Vehículo de orugas) | 1400×400×219 mm | 1250×270×180 mm | 1200×300×190 mm | 1180×230×160 mm | 1600×140×140 mm | |
| Radio oscuro | >70° | >70° | >70° | >70° | ≥10D | |
| Peso total | 165 kg | 80 kg | 80 kg | 56,5 kg | 45 kg | |
Estructura del equipo de la tubería de rayos X:
Oruga para equipos de inspección de soldadura de tuberías:
1. El carro del equipo de inspección de tuberías por rayos X utiliza tecnología de control electrónico de velocidad, lo que permite un arranque lento y un posicionamiento a baja velocidad, lo que garantiza una alineación de rayos X más precisa en los puntos de soldadura.
2. Excelente rendimiento, no se ve afectado por las máquinas de soldar.
3. Múltiples funciones de protección en tiempo real protegen los equipos de la tubería de rayos X contra el agua, la sobretensión, la sobrecorriente y el sobrecalentamiento.
4. El equipo de rayos X cuenta con detección automática del nivel de batería. Si la batería está baja, el robot regresará. Si no hay señal, el robot también regresará automáticamente después de 30 minutos.
Generador de equipos de inspección de soldadura por rayos X:
1. El generador del vehículo de inspección de tuberías por rayos X cuenta con control de voltaje constante, lo que garantiza una densidad de rayos X uniforme independientemente del nivel de la batería. Además, ofrece ahorro de energía y protección contra sobrecorriente del motor.
2. El generador del vehículo de inspección de tuberías X-Ray utiliza aislamiento de gas SF6, un ánodo conectado a tierra y refrigeración por ventilador.
3. El disipador de calor de aluminio de alta pureza y alta densidad está diseñado específicamente para nuestro robot rastreador de tuberías de rayos X. Gracias a la tecnología de montaje de alta temperatura, el rendimiento de disipación de calor mejora en un 30 %.
4. El generador del equipo de inspección de soldadura por rayos X utiliza bobinas de alto voltaje esmaltadas importadas, lo que mejora significativamente la calidad general.
Baterías del rastreador de tuberías de rayos X:
Nuestro robot rastreador de tuberías con rayos X utiliza baterías panorámicas de plomo-ácido. En comparación con las baterías de litio, nuestras baterías ofrecen una eficiencia de almacenamiento de energía un 30 % superior. Además, las baterías de plomo-ácido son resistentes al calor, lo que evita eficazmente el sobrecalentamiento y las explosiones.

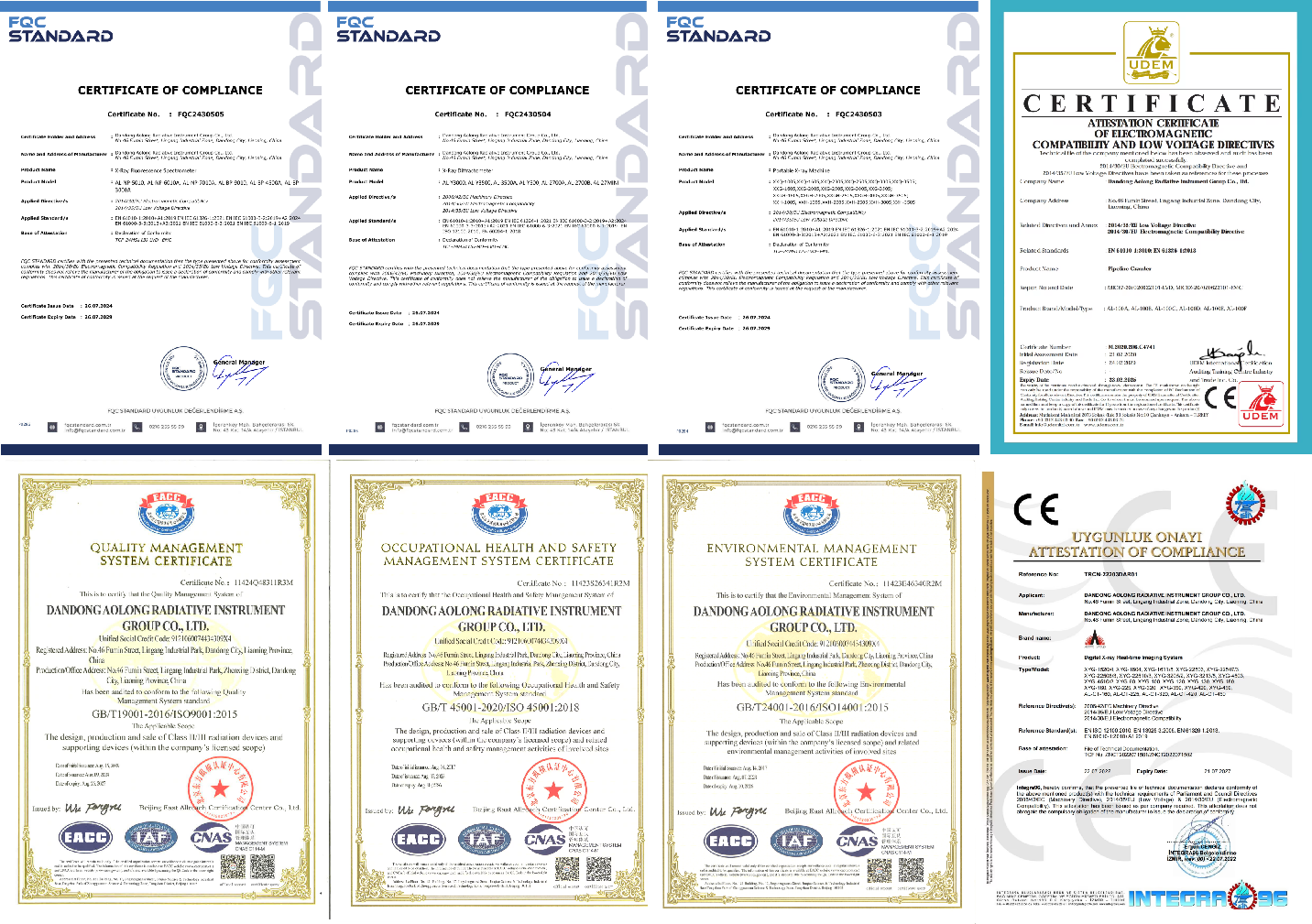

Nuestras Cualificaciones:
El equipo de rayos X para tuberías del Grupo Aolong, con su alta resolución y funciones inteligentes, ha sido designado proyecto clave de promoción nacional, lo que demuestra su posición de liderazgo en ensayos digitales. La empresa también ha recibido el título de Marca Famosa de la Provincia de Liaoning, lo que refuerza aún más su influencia de marca en la industria y el mercado. Asimismo, mantenemos una estrecha colaboración con GE para impulsar la tecnología de ensayos no destructivos hacia estándares internacionales.
Servicios de pruebas de fábrica:
Aolong cuenta con amplias capacidades de análisis de muestras para la investigación del rendimiento y la calidad de los materiales. Mediante métodos como la identificación de fases estructurales, el análisis de cambios de tensión y el análisis cuantitativo de muestras no estándar, ofrecemos a nuestros clientes información detallada sobre las propiedades de los materiales. Tenemos una amplia experiencia en la medición de la microestructura y la evaluación del rendimiento de chapa laminada, proporcionando informes microestructurales precisos para diversos materiales, como aluminio, hierro y cobre. Este análisis no solo ayuda a nuestros clientes a mejorar la selección de materias primas y la optimización de procesos, sino que también garantiza la estabilidad y la vida útil del producto desde su fabricación, proporcionando una base sólida para la producción en masa posterior.
Detalles del embalaje del equipo de inspección de soldadura por rayos X:
Cada producto se embalará en cajas de cartón o cajas de madera (también aceptamos las peticiones de los clientes).
Plazo de entrega del equipo para la tubería de rayos X:
1. Para pedidos de muestra, de 3 a 5 días hábiles
2. Para producción en masa, de 5 a 7 semanas (también depende de la cantidad del pedido y del diseño).
Sobre nosotros:
Aolong prioriza la experiencia del cliente, ofreciendo servicios integrales que abarcan desde pruebas de prototipos y diseño de soluciones hasta la entrega de equipos y la capacitación del personal. Personalizamos los procesos de inspección según el material, el tamaño y las características de los defectos de sus piezas para garantizar resultados precisos y eficientes. Este proceso de servicio integrado permite a los clientes comenzar rápidamente y lograr una aplicación estable. Aolong no es solo un proveedor de equipos, sino también un socio confiable en soluciones de prueba.
